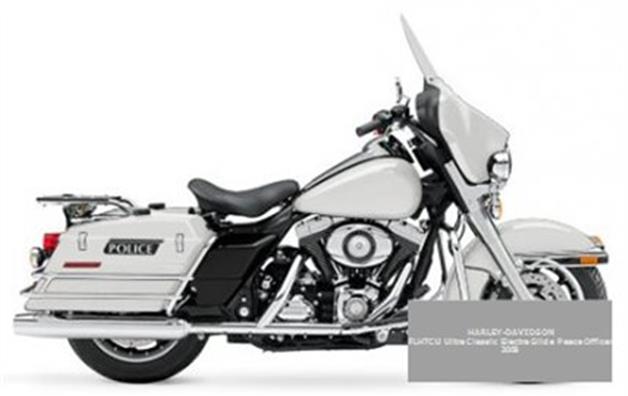

Harley-Davidson FLHTCU Ultra Classic Electra Glide Peace Officer

model 2008
objem 1573 cm³
kategorie cestovní

zhlédnuto 292x

upravit

» 12/2012 vložil uživatel bikes

U tohoto bajku není uvedena obecná charakteristika. Pomoz nám ji doplnit.

vyhledat foto Harley-Davidson FLHTCU Ultra Classic Electra Glide Peace Officer (google.cz)

Názory motorkářů

přidat názor

S motorkou jsem velmi spokojený...

Pro přidání vlastního názoru klikni zde.

Jaký je tvůj názor na motocykl Harley‑Davidson FLHTCU Ultra Classic Electra Glide Peace Officer '08?

hodnotit

Hodnocení motocyklu

Jak hodnotíš motocykl Harley-Davidson FLHTCU Ultra Classic Electra Glide Peace Officer '08?

Technická data

Základní informace
Model:	Harley-Davidson FLHTCU Ultra Classic Electra Glide Peace Officer
Rok:	2008
Kategorie:	Cestovní
Motor a převodovka
Zdvihový objem:	1573,25 ccm
Typ motoru:	V2, čtyřtaktní
Kompresní poměr:	9,2:1
Vrtání x zdvih:	95,3 x 111,3 mm
Chlazení:	Vzduch
Převodovka:	6-rychlostní
Primární převod, sekundární převod:	Řetěz
Palivový systém:	Vstřikování. Elektronické sekvenční vstřikování paliva (ESPFI)
Spotřeba paliva:	4,35 l/100 km
Skleníkové plyny:	100,9 CO2 g/km
Spojka:	Vícelamelová s membránovou pružinou v olejové lázni
Výfuk:	Chrome, cross-over duals
Točivý moment:	126,1 Nm při 3000 ot/min
Podvozek, pérov��ní, brzdy a kola
Přední pneu:	140/75-R17
Zadní pneu:	200/55-R17
Úhel předních vidlí:	26,0°
Stopa:	157 mm
Míry a objemy
Pohotovostní hmotnost (včetně náplní):	386 kg
Objem nádrže:	22,71 l
Suchá hmotnost:	369,2 kg
Celková délka:	2 497 mm
Světlá výška:	130 mm
Rozvor:	1 613 mm
Výška sedla:	780 mm
Ostatní specifikace
Startér:	Elektrický
Barevná provedení:	Tmavě Peace Officer modrá, Živá Black, dva-tón modrý

Technická data jsou pouze orientační!
